通过高速响应实现高分辨率

除了使用铁电液晶实现大规模生产LCOS(= FLCOS)外,还实现了世界上最高水平的高
速响应,高分辨率,高清晰,高亮度显示。 超小型化,适用于广泛的应用。

产品基本信息

FLCOS
FLCOS
LCOS代工服务
LCOS代工服务
EVF(电子取景器)MODEL
HMD MODEL
Projection MODEL

自主开发的 FLCOS显示器

FLCOS(硅上铁电液晶)是一种超紧凑的高清显示器,利用了铁电液晶和LCOS的特性。 所有驱动器均采用硅芯片制造。 采用铁电液晶,实现TN液晶10~100倍的响应速度,采用反射LCOS,可有效利用光源。


LCOS代工服务

我们提供多年来培育的LCOS批量生产技术作为代工服务。 通过自主的研发技术可以对应从”原型制造”到”开发”到”制造集成技术”的整套流程。

对应内容
对应基板 8英寸晶圆/玻璃
环境 100至10,000级洁净室
取向膜 有机/无极
驱动模式 支持TN / VAN等各种模式
模块化 FPC / PCB实装

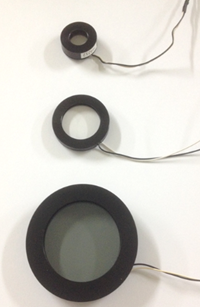

光调制元件
光调制元件

光调制元件

光调制元件是通过用电信号控制具有双折射的液晶材料来主动控制入射光的相位的装置。
与机械系统相比,它可以在低电压的情况下实现(几V)高速控制。 而且,由于没有工作部件,因此可以在不产生噪声的情况下获得高可靠性。
它兼容透射和反射两种类型。 我们还有一种耐光型激光灯。

设备特征

FLCOS定义
FLCOS定义
高速响应
高速响应

FLCOS定义

FLCOS的“F”表示“FLC =铁电液晶”,它是具有“高响应”的器件,这是铁电液晶的作为LCOS的优势,FLCOS比普通的LCOS 显示器快1 / 10,000秒的切换速度。

FLCOS方法
滤色器方法

超小型化,可实现高速响应

通过高速操作,可以有效地使用场序方法。 这可以有效地使用像素,可以实现小尺寸和高清晰度。 即使每秒显示60帧,每帧也有R,G,B的彩色帧。通过利用FLCOS的高响应性,每帧可连续显示三次(色彩率= 540赫兹)。 在进行这种高速显示的同时,256图像渐变表示法也是可以达到的(8位)。 与小尺寸的滤色器方法相比,该方法可以实现能应对宽色域的高分辨率。

高清晰度
高清晰度
各种应用
各种应用

高清晰度

显示器内置的控制器具有场序驱动所需的功能,可实现R,G,B的高速切换。 通过使用场序驱动,可以通过执行时分而不是空间划分来有效地使用每个像素,结果可以实现小尺寸和高清晰度。 因为它是场顺序驱动方法,所以它的分辨率比滤色器方法高3倍。 (FLCOS:100万像素= 300万点)


各种应用

除了用于相机,投影仪,双筒望远镜(数字示波器)的传统取景器之外,它还通过利用超小尺寸与各种设备兼容。 用于AR / MR的下一代近眼产品如HMD(头戴式显示器)开始流行。

相位控制
相位控制
改变波长
圆偏振

相位控制

通过改变光的相位,可以将线性偏振光旋转90°或者将线性偏振光改变为圆偏振光。 而且通过与偏振片组合,可以通过电压精细地控制透射光的量。(衰减器元件)
